一文弄懂​超声波焊接机原理

文章出处:公司动态 责任编辑:东莞市欣宇超声波机械有限公司 发表时间:2021-10-11
  ​超声波焊接机原理

超声波焊接机有运用高频率振荡波传播到2个需焊接的物品表层,在充压的情形下,使2个物品表层互相磨擦而生成分子结构层中间的焊接。

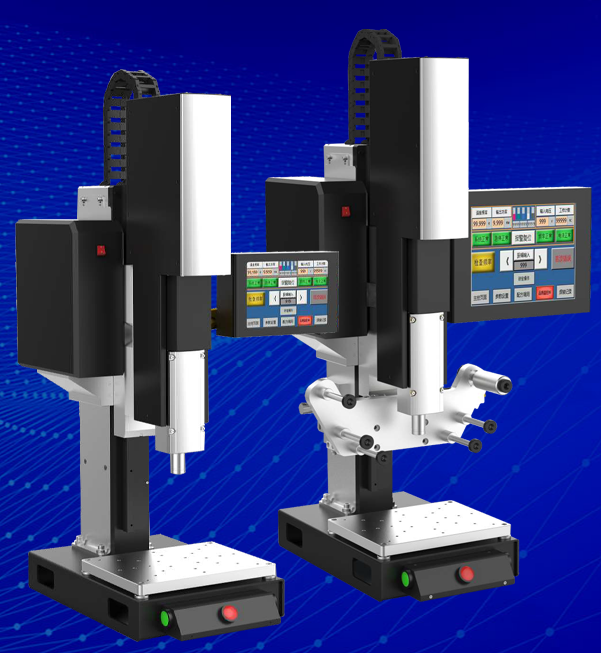

一套超声波焊接系统的关键部件包含超声波产生器/超声波换能器/起升杆/焊头三联组/模貝和声卡机架。

超声波焊接是根据超声波产生器将50/60HZ电流量转化成15.20.30或40KHz电磁能。被转化的高频率电磁能根据超声波换能器再度被转化成为了相同頻率的分子热运动,接着分子热运动根据一套能够更改震幅的回转杆设备传输到焊头。焊头将接受到的震动动能传播到待焊接产品工件的结合部,在该地区,震动力量被根据磨擦方法转化成热量,将必须焊接的构件地区熔融。超声波不但能够被用于焊接金属材料.硬热固性塑料,还能够生产加工纺织物和塑料薄膜等。此片文章内容主要是讲解金属材料和塑料焊接二种。


一文弄懂​超声波焊接机原理

一文弄懂​超声波焊接机原理​


1)超声波金属材料焊接原理

超声波金属材料焊接原理是使用超声波頻率(超出16KHz)的振动分析动能,联接同类金属材料或异形金属材料的一种独特方式 .金属材料在开展超声波焊接时,既不向产品工件传送电流量,都不向产品工件施加高溫热原,仅仅在静工作压力下,将圈圈震动动能转化为产品工件间的磨擦功.变形能及不足的升温.连接头间的冶金工业融合是原材质不产生熔融的情形下建立的一种固体焊接.因而它合理地摆脱了电阻器焊接时需形成的溅出和空气氧化等状况.超声波金属材料悍机能对铜.银.铝.镍等贵金属的细条或片状原材料开展点射焊接.多一点焊接和短条形焊接.可普遍使用于晶闸管导线.断路器片.家用电器导线.锂电极片.极耳的焊接。

2)超声波塑料焊接原理

超声波功效于热固性的塑料表面时,会发生每秒钟上万次的高频率震动,这类做到一定震幅的高频率震动,根据上焊接件把超声波动能输送到焊区,因为焊区即2个焊接的边界条件处声阻大,因而会发生部分高溫。又因为塑料传热性差,一时还无法立即释放,集聚在焊区,导致2个塑料的表面快速熔融,再加上一定工作压力后,使其整合成一体。当超声波终止功效后,让负担连续几秒,使其凝结成形,那样就产生一个牢固的分子结构链,做到焊接的目地,焊接抗压强度能贴近于原料抗压强度。超声波塑料焊接的优劣在于超声波换能器焊头的震幅,所压力及焊接時间等三个要素,焊接時间和焊头工作压力是还可以调整的,震幅由超声波换能器和起升杆决策。这三个量相互影响有一个适合值,动能超出合适值时,塑料的融解量就大,焊接物易形变;若热量小,则难于焊牢,所施加的负担也不可以很大。这一较佳工作压力是焊接一部分的周长与边沿每1mm的最好工作压力之积。
